目前生產(chǎn)硅鈣鋇的方法主要有碳熱法、電硅熱法、和混合法。
碳熱法生產(chǎn)硅鈣鋇合金是將碳質(zhì)還原劑與石灰、硅石、重晶石等原料在同一礦熱爐內(nèi)冶煉。
電硅熱法是利用硅質(zhì)還原劑還原石灰、鋇礦到硅鈣鋇合金。
混合法是在爐內(nèi)首先創(chuàng)造還原氧化鈣的條件，到硅鈣合金。然后用硅作為還原劑還原鋇礦，到硅鈣鋇合金。混合法冶煉硅鋇合金綜合了碳熱法和電硅熱法的工藝特點，不僅能獲得與碳熱法相同等級的合金質(zhì)量，而且雜質(zhì)含量更低。

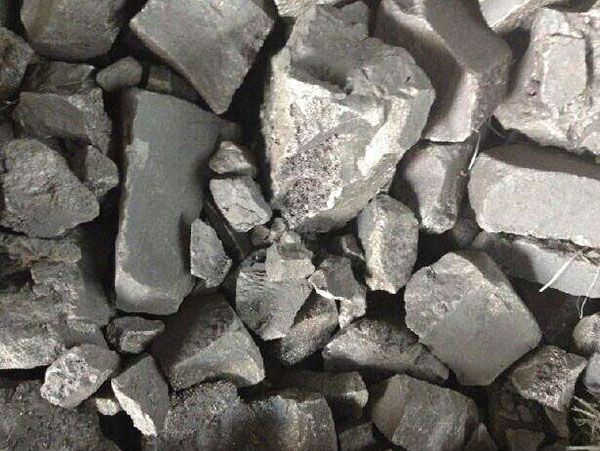

硅鈣鋇鋁合金(YB/T067）
硅鈣鋇鋁合金YB/T067，用于煉鋼作脫氧劑、脫硫劑。
主要用途
于煉鋼作脫氧劑、脫硫劑。
化學成分
| 牌號 | 化學成分(質(zhì)量分數(shù))(%) | |||||||
| Si | Ca | Ba | Al | Mn | C | P | S | |
| ≥ | ≤ | |||||||
| Fe16Ba9Ca12Si30 | 30.0 | 12.0 | 9.0 | 16.0 | 0.40 | 0.40 | 0.04 | 0.02 |
| Fe12Ba9Ca9Si35 | 35.0 | 9.0 | 9.0 | 12.0 | 0.40 | 0.40 | 0.04 | 0.02 |
| Fe8Ba12Ca6Si40 | 40.0 | 6.0 | 12.0 | 8.0 | 0.40 | 0.40 | 0.04 | 0.02 |
