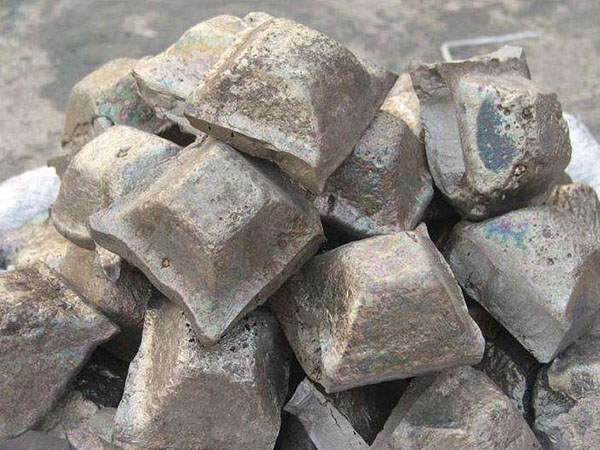

鋁錳鐵合金是由錳、硅、鐵及少量碳和其他元素組成的合金，是一種用途較廣、產(chǎn)量較大的鐵合金。其消耗量占電爐鐵合金產(chǎn)品的二位。硅錳合金里的硅和錳與氧的親和力較強，在煉鋼中使用硅錳合金，產(chǎn)生的脫氧產(chǎn)物MnSiO3和MnSiO4具有熔點低、顆粒大、容易上浮、脫氧效果好等優(yōu)點。在相同條件下使用錳或硅單獨脫氧，其燒損率分別是46和37，而用硅錳合金脫氧，二者燒損率者是29。因此，它在煉鋼中得到了廣泛的應(yīng)用，其產(chǎn)量增長速度高于鐵合金的平均增長速度，成為鋼鐵工業(yè)不可缺少的復(fù)合脫氧劑和合金加入劑。含碳在1.9以下的硅錳合金，還是用于生產(chǎn)中低碳錳鐵和電硅熱法金屬錳的半成品。在鐵合金生產(chǎn)企業(yè)，通常把煉鋼使用的硅錳合金稱作商品硅錳合金，把冶煉低碳鐵使用的硅錳合金稱作自用硅錳合金，把冶煉金屬用的硅錳合金稱作高硅硅錳合金。錳能與硅組成化合成硅化物MnSiO3、MnSiO和MnSiO3。由于錳的硅化物生成自由能的負(fù)值，故遠(yuǎn)遠(yuǎn)大于錳的碳化物生產(chǎn)自由能的負(fù)值，在硅錳合金中含硅量愈高，則含碳量愈低。
牌 號 | 化 學(xué) 成 份 % | ||||||
Mn | Si | C ≤ | P≤ | S≤ | |||
Ⅰ | Ⅱ | Ⅲ | |||||
FeMn64Si27 | 60～67 | 25～28 | 0.5 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn67Si23 | 63～70 | 22～25 | 0.7 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn68Si22 | 65～72 | 20～23 | 1.2 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn64Si23 | 60～67 | 20～25 | 1.2 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn68Si18 | 65～72 | 17～22 | 1.8 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn64Si18 | 60～67 | 17～20 | 1.8 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn68Si16 | 65～72 | 14～17 | 2.5 | 0.10 | 0.15 | 0.25 | 0.04 |
FeMn64Si16 | 60～67 | 14～17 | 2.5 | 0.20 | 0.25 | 0.30 | 0.05 |
